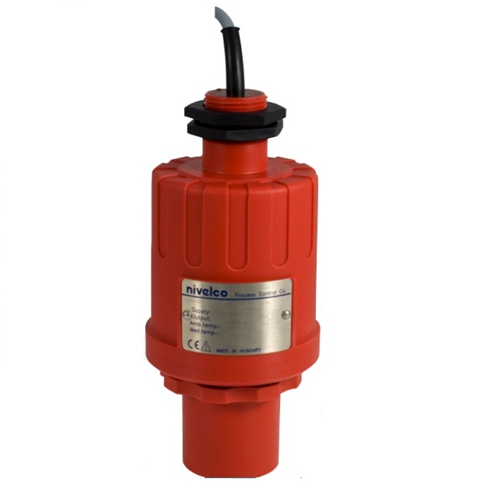

Cảm biến siêu âm EasyTREK
Mã số : GV1-00021
Danh mục : Giải pháp đo mức (level transmitter)
Giá : Call
Model : SPB–360–3
Process Connection : 1" BSP thread
Range : 0.35~10 m
Material : PVDF
Output / Approval : 4-20 mA + HART + Data logging feature
Accuracy : ± (0.2% of measured distance + 0.05% of range)
Ingress Protection : IP68
Local Indicator : No
Process Temperature : -30°C ~ +80°C
Lượt xem : 1161
Ngày cập nhật : 22/08/2016
Số lượng :




CẢM BIẾN SIÊU ÂM EasyTREK



Model SPB–360–3
Process Connection 1" BSP thread
Range 0.35~10 m
Material PVDF
Output / Approval 4-20 mA + HART + Data logging feature
Accuracy ± (0.2% of measured distance + 0.05% of range)
Ingress Protection IP68
Local Indicator No
Process Temperature -30°C ~ +80°C



ĐẶC ĐIỂM NỔI BẬT

  • - Thiết kế đơn giản.

  • - Độ chính xác cao.

  • - Sử dụng được với nhiều loại chất lỏng, kể cả chất lỏng nguy hại.

  • - Dùng được cho hydrocacbon, dung môi và hóa chất.

  • - Đo được mức, thể tích và lưu lượng.

  • - Cho kết quả chính xác dù trong những điều kiện khó nhất.

  •

LÝ DO MUA HÀNG

- Mua cảm biến siêu âm EasyTREK ngay hôm nay để được nhận nhiều khuyến mãi từ công ty. Để được tư vấn nhanh, hãy gọi đến số (84-8) 38102129.

- Dịch vụ giao hàng trên toàn quốc.

- Tư vấn kỹ thuật nhiệt tình, tận tâm.



NGUYÊN LÝ HOẠT ĐỘNG

     Nguyên lý hoạt động của EasyTREK là dựa vào nguyên lý sóng siêu âm. Cảm biến sẽ phát ra một chùm sóng tới, dựa vào thời gian sóng siêu âm thực hiện một vòng từ cảm biến đến bề mặt chất lỏng và phản xạ lại về cảm biến để tính toán được mức chất lỏng trong bồn chứa. Cảm biến điện tử thông minh này có khả năng nhận biết những sóng hợp lệ phản xạ lại từ bề mặt chất chất lỏng để đo đạc một cách chính xác nhất.



  • ĐIỀU KIỆN SỬ DỤNG THIẾT BỊ

  • - Không lắp đặt thiết bị trong môi trường chân không vì sóng siêu âm không thể truyền đi trong môi trường chân không.

  • - Không được để mực chất lỏng lên quá gần thiết bị sẽ dẫn đến sai số cho phép đo.

  • - Tránh ánh nắng trực tiếp chiếu vào thiết bị.





CÔNG TY CỔ PHẦN KỸ THUẬT ĐO LƯỜNG KHÍ HÓA DẦU VIỆT NAM









Địa chỉ: 89/249 Tân Kỳ Tân Quý, P. Tân Sơn Nhì, Quận Tân Phú

Điện thoại: (84-8) 38102129 - Fax: (84-8)3813 4680

Email: sales@khdengineering.com - Website: www.khdengineering.com

Hotline: 0908 507 021 / 0909 951 237





SỬ DỤNG CHO CHẤT LỎNG



VÂ tr¾



Vị trí lý tưởng của EasyTrek là trong khoảng r = (0.3 – 0.4) R (trong trường hợp là tank hình trụ.Điều này sẽ giúp làm giảm sự nhiễu sóng gây ra bởi nắp tank hình vòm.



Hình 1. Vị trí lý tưởng lắp thiết bị





B‹ mít chãt l‘ng dao Đ­Ìng



Việc xuất hiện sóng, xoáy hoặc rung động mạnh trên bề mặt chất lỏng có thể có ảnh hưởng không tốt đến tính chính xác của kết quả đo và dãy đo tối đa. Để tránh những ảnh hưởng xấu trên, vị trí lắp đặt nên tránh những nguồn gây nhiễu càng xa càng tốt.



Hình 2. Các hiện tượng dao động chất lỏng làm ảnh hưởng đến kết quả đo





t~o bÇt



Việc nhập liệu, khuấy trộn hoặc bất kì hoạt động nào trong tank cũng có thể tạo bọt trên bề mặt của chất lỏng, điều này có thể ảnh hưởng đến tín hiệu phản xạ. Nếu có thể, chọn vị trí ít bọt nhất để lắp thiết bị hoặc sử dụng stilling-well.





Hói nûôc



Nếu như chất lỏng đo hoặc bọt của nó chạm vào phần anten, hoặc đó là chất lỏng dễ bay hơi và có thể ngưng tụ lại trên bề mặt cảm biến, điều này có thể làm sai số phép đo.





GIÃ



Gió mạnh cũng có thể làm ảnh hưởng tới sóng siêu âm. Nên lựa chọn thiết bị có tần số thấp (40, 20 kHz) hoặc sử sụng stilling-well để hạn chế ảnh hưởng của giớ tới sóng siêu âm.





gÃc nghiþng cœa càm bi‰n



Thiết bị nên được lắp song song với bề mặt chất lỏng trong khoảng góc nghiêng không quá ± 2-3o.



Hình 3. Không nên để cảm biến quá lệch so với bề mặt chất lỏng





NHIỆT ĐỘ



Để tránh nhiệt độ quá cao làm ảnh hưởng đến thiết bị cần bảo vệ thiết bị tránh tiếp xúc ánh nắng trực tiếp.





Vçt càn



Trước khi tiến hành lắp đặt thiết bị, cần chắc chắn rằng không có bất kì vật cản nào (ống làm lạnh, nhiệt kế…) xuất hiện trong vùng phát sóng của thiết bị.



Hình 4. Không để vật cản xuất hiện trên đường truyền của sóng





STAND-OFF



Cấu trúc của stand-off phải vững chắc và phần bên trong nơi sóng siêu âm phát ra phải được bo tròn.

Mỗi model có 1 góc phát tối thiểu riêng, dựa vào đó để tính được vùng phát sóng D.



Hình 5. Ví dụ tính vùng phát sóng D theo góc phát là 5o



Dựa vào D tính ra để so với Dmin là đường kính của giá đỡ. D phải nhỏ hơn Dmin. Hình bên dưới làDmin đối với từng model theo chiều cao của giá đỡ.









dýY DẪN CỦA THIẾT BỊ



Với:

Nâu

Nguồn điện

Xanh lá

Nguồn điện

Vàng

Đầu ra rờ le

Hồng

Đầu ra rờ le

Xám

Đầu ra dòng điện

Trắng

GND

Dây chống nhiễuÂ

Nối đất
