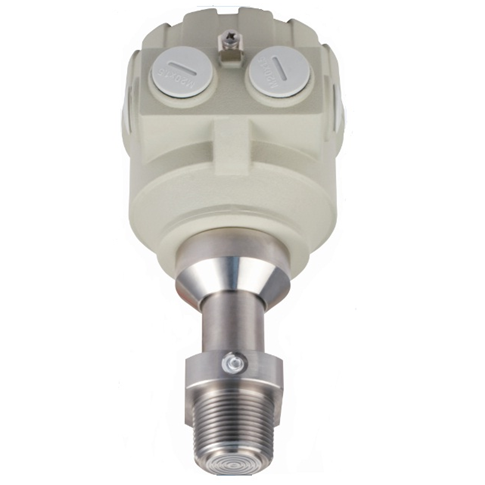

Cảm biến áp suất thủy tĩnh NIVOPRESS D
Mã số : GV1-00029
Danh mục : Giải pháp đo mức (level transmitter)
Giá : Call
Model : DBR–5J1–8
Type : 2-wire Transmitter with local LCD indicator
Process Connection : DN 50 Pipe coupling (DIN 11851)
Range : 0 – 400 bar / overpressure 600 bar
Material : Aluminium housing (paint coated)
Output / Approval : 4-20 mA + HART / EEx ia
Accuracy : p > 0.4 bar ±0.25% ; p <= 0.4 bar ±0.5%
Ingress Protection : IP65
Local Indicator : Yes
Process Temperature : 0°C ~ +70°C
Lượt xem : 1117
Ngày cập nhật : 22/08/2016
Số lượng :





CẢM BIẾN ÁP SUẤT THỦY TĨNH NIVOPRESS D



Model DBR–5J1–8
Type 2-wire Transmitter with local LCD indicator
Process Connection DN 50 Pipe coupling (DIN 11851)
Range 0 – 400 bar / overpressure 600 bar
Material Aluminium housing (paint coated)
Output / Approval 4-20 mA + HART / EEx ia
Accuracy p > 0.4 bar ±0.25% ; p <= 0.4 bar ±0.5%
Ingress Protection IP65
Local Indicator Yes

Process Temperature

0°C ~ +70°C



ĐẶC ĐIỂM NỔI BẬT

  • - Thiết kế tinh tế, kiểu dáng gọn nhẹ.

  • - Độ chính xác cao.

  • - Sử dụng được với nhiều loại chất lỏng, dùng được cho hydrocacbon, dung môi và hóa chất.

  • - Đo được mức và áp suất.

  •

LÝ DO MUA HÀNG

- Giá cả cạnh tranh.

- Mua cảm biến áp suất thủy tĩnh NIVOPRESS D ngay hôm nay để được nhận nhiều khuyến mãi từ công ty. Để được tư vấn nhanh, hãy gọi đến số (84-8) 38102129.

- Dịch vụ giao hàng trên toàn quốc.

- Tư vấn kỹ thuật nhiệt tình, tận tâm.



  • ĐIỀU KIỆN SỬ DỤNG THIẾT BỊ

  • - Đối với môi chất lỏng, cảm biến nên được đặt dưới đáy bồn.

  • - Đối với môi chất khí, cảm biến nên được đặt trên nắp bồn.

  • - Không được đặt thiết bị trong môi trường chân không.

  • - Không được đặt gần cánh khuấy hoặc máy bơm sẽ làm sai phép đo.

  • - Tránh để thiết bị tiếp xúc trực tiếp với ánh sáng mặt trời.





CÔNG TY CỔ PHẦN KỸ THUẬT ĐO LƯỜNG KHÍ HÓA DẦU VIỆT NAM









Địa chỉ: 89/249 Tân Kỳ Tân Quý, P. Tân Sơn Nhì, Quận Tân Phú

Điện thoại: (84-8) 38102129 - Fax: (84-8)3813 4680

Email: sales@khdengineering.com - Website: www.khdengineering.com

Hotline: 0908 507 021 / 0909 951 237





SỬ DỤNG CHO CHẤT LỎNG





NGUYÊN LÝ HOẠT ĐỘNG



Thiết bị hoạt động dựa trên nguyên lý áp suất thủy tĩnh. Ta có công thức



Hình 1. Các thông số của nguyên lý thủy tĩnh



Vị trí giữa của thiết bị sẽ là vị trí thấp nhất, 0m. Tùy thuộc vào vị trí gắn mà ta có
những kết quả khác nhau cho cũng một mức nước trong bồn.





VỊ TRÍ



Đo khí thì nên gắn ở vị trí cao nhất của đường ống, còn đo lỏng thì gắn ở vị trí thấp nhất.

Hình 2. Cách lắp thiết bị vào đường ống cho môi chất khí và lỏng



Để đảm bảo thiết bị hoạt động tốt nên gắn thiết bị tránh xa những vùng chịu ảnh hưởng của áp lực hoặc gần cánh khuấy, máy bơm.
Thiết bị nên được bảo vệ tránh ánh sáng trực tiếp của mặt trời.
Phần hiển thị phía trước không được đè nén bằng tay hoặc bất kì vật gì khác và không được lau chùi thiết bị bằng những vật dụng cứng. Phần nắp bảo vệ chỉ được gỡ ra khi lắp đặt thiết bị.

Hình 3. Các vị trí nên và không nên gắn thiết bị





NỐI DÂY



Transmitter được sử dụng trong hệ thống 2 dây, với nguồn điện 10 - 36V DC. Độ bền của thiết bị phụ thuộc vào nguồn điện.

Hình 4. Nối đất thiết bị



Thiết bị có thể được nối đất từ bên trong hoặc bên ngoài.
Quy định an toàn cho những model có chứng chỉ Ex ia:
*** Màn hình chỉ được nối đất tại một điểm
*** Phải dùng khăn ướt để lau màn hình

Hình 5. Nối dây cho thiết bị có chứng chỉ Ex ia
