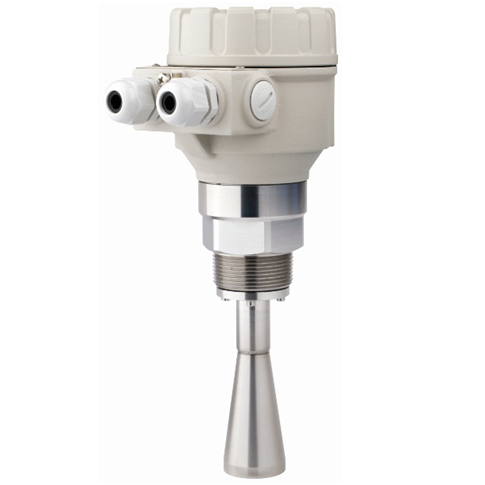

VỊ TRÍ

Vị trí lý tưởng của PiloTrek là trong khoảng r = (0.3 – 0.5) R  (trong trường hợp là tank hình trụ).

Hình 1. Vị trí lý tưởng lắp thiết bị

Khoảng cách từ cảm biến đến thành tank ít nhất là 200mm.

Hình 2. Không lắp thiết bị quá gần thành tank



Nếu như gắn cảm biến vào nắp hình vòm cung hoặc tank hình cầu, những sóng phản xạ không mong muốn theo nhiều hướng có thể xuất hiện, và dẫn tới việc triệt tiêu lẫn nhau và ảnh hưởng tới kết quả đo.



Hình 3. Không lắp thiết bị giữa nắp tank hình vòm cung





BỀ MẶT CHẤT LỎNG DAO ĐỘNG

Việc xuất hiện sóng, xoáy hoặc rung động mạnh trên bề mặt chất lỏng có thể có ảnh hưởng không tốt đến tính chính xác của kết quả đo và dãy đo tối đa. Để tránh những ảnh hưởng xấu trên, vị trí lắp đặt nên tránh những nguồn gây nhiễu càng xa càng tốt. Theo như số liệu thực nghiệm, dãy đo tối đa bị giảm 50-70% khi bề mặt chất lỏng xuất hiện xoáy. Vì vậy, cảm biến nên được lắp đặt xa đầu nhập liệu hoặc dòng ra của tank.

Hình 4. Các hiện tượng dao động chất lỏng làm ảnh hưởng đến kết quả đo



TẠO BỌT

Việc nhập liệu, khuấy trộn hoặc bất kì hoạt động nào trong tank cũng có thể tạo bọt trên bề mặt của chất lỏng, điều này có thể ảnh hưởng đến tín hiệu phản xạ. Theo như kết quả đo thực nghiệm, những trường hợp này giảm dãy đo tối đa xuống tới 50%.

Hình 5. Ảnh hưởng của bọt đến kết quả đo



HƠI NƯỚC

Nếu như chất lỏng đo hoặc bọt của nó chạm vào phần anten, hoặc đó là chất lỏng dễ bay hơi và có thể ngưng tụ lại trên bề mặt cảm biến, điều này có thể làm sai số phép đo.

Hình 6. Tránh để chất lỏng dính lên cảm biến hoặc ngưng tụ trên cảm biến



Bảng 1. Ảnh hưởng của điều kiện đo đến dãy đo tối đa







GÓC NGHIÊNG CỦA CẢM BIẾN



Thiết bị nên được lắp song song với bề mặt chất lỏng trong khoảng góc nghiêng không quá ± 2-3^o.



Hình 7. Không nên để cảm biến quá lệch so với bề mặt chất lỏng







NHIỆT ĐỘ

Để tránh nhiệt độ quá cao làm ảnh hưởng đến thiết bị cần bảo vệ thiết bị tránh tiếp xúc ánh nắng trực tiếp.

Hình 8. Tránh cho thiết bị tiếp xúc ánh nắng trực tiếp



VẬT CẢN

Trước khi tiến hành lắp đặt thiết bị, cần chắc chắn rằng không có bất kì vật cản nào (ống làm lạnh, nhiệt kế…) xuất hiện trong vùng phát sóng của thiết bị.

Hình 9. Không để vật cản xuất hiện trên đường truyền của sóng



Nếu như không thể loại bỏ được vật cản ra khỏi đường đi của sóng, chương trình của thiết bị cho phép bỏ qua vật cản theo cơ chế như sau:







MẶT PHẲNG PHÂN CỰC



Xung radar của PiloTrek phát ra là sóng điện từ. Định hướng của mặt phắng phân cực cũng giống như thành phần sóng điện của sóng điện từ. Góc nghiêng của mặt phẳng phân cực đối với vị trí gắn trên tank có thể giúp ích cho việc hạn chế sóng nhiễu. trong một số trường hợp cụ thể. Để xoay mặt phẳng phân cực, nới lỏng ổ vít M6 rồi xoay thiết bị, sau đó vặn chặt vít lại để cố định.

Hình 10. Cách chỉnh mặt phẳng phân cực







TANK RỖNG



Đặc biệt là trong trường hợp tank đứng có đáy hình bán cầu và tank có bất cứ thiết bị gì ở đáy ( ví dụ như bộ phận gia nhiệt, cánh khuấy), việc sai số đo có thể xảy ra nếu tank hoàn toàn rỗng. Lý do là vì đáy tank hoặc vật nằm ở đáy sẽ phân tán hoặc phản xạ tín hiệu phát ra.

Để có được kết quả đo chính xác, cần giữ cho mức chất lỏng cao hơn vật thể nằm trong tank hoặc cao hơn đáy hình cầu của tank 100mm.



Hình 11. Không nên để tank rỗng vì phần đáy bán cầu sẽ phân tán sóng làm sai số







CÓ VỎ BỌC / ỐNG NOOZLE



Kết nối quá trình cần đảm bảo sao cho phần cuối của anten nhô ra khỏi phần vỏ bọc ít nhất 10mm



Hình 12. Minh họa khi có vỏ bọc







DÂY DẪN CỦA THIẾT BỊ



Sử dụng HART communication và không môi trường không có nguy hại.





Sử dụng thiết bị có chứng chỉ Ex và sử dụng trong môi trường nguy hại.



Sử dụng bộ giám sát quy trình MultiCONT và thiết bị có chứng chỉ Ex trong môi trường nguy hại.
