Cảm biến điện dung NIVOCAP
Mã số : GV1-00022
Danh mục : Giải pháp đo mức (level transmitter)
Giá : Call
Model : CTC–230–8
Process Connection : 1" NPT thead
Probe Length : 3 m
Material : Aluminium / Fully or partially PFA coated 1.4301 (304) stainless steel
Output / Approval : 4-20 mA + HART / Ex (only 130°C rated version)
Ingress Protection : IP67
Local Indicator : No
Process Temperature : -25°C ~ +70°C
Process Pressure : 40 bar
Lượt xem : 1217
Ngày cập nhật : 22/08/2016
Số lượng :

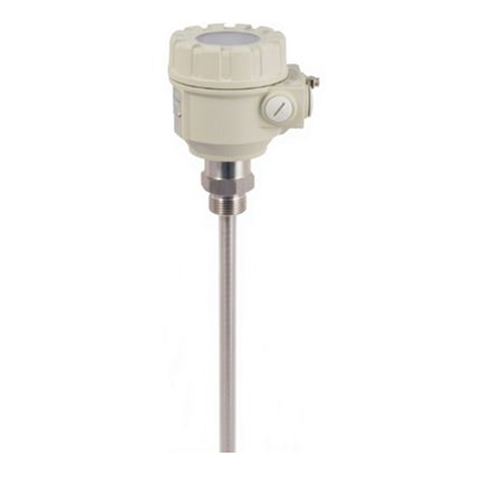

CẢM BIẾN ĐIỆN DUNG NIVOCAP



Model CTC–230–8
Process Connection 1" NPT thread
Probe Length 3 m
Material Aluminium / Fully or partially PFA coated 1.4301 (304) stainless steel
Output / Approval 4-20 mA + HART / Ex (only 130°C rated version)
Ingress Protection IP67
Local Indicator No

Process Temperature

-25°C ~ +70°C
Process Pressure 40 bar



ĐẶC ĐIỂM NỔI BẬT

  • - Thiết kế đơn giản.

  • - Độ chính xác cao.

  • - Sử dụng được với nhiều loại chất lỏng.

  • - Dùng được cho hydrocacbon, dung môi và hóa chất.

  • - Đo được trong môi trường nhiệt độ cao.

  • - Cho kết quả chính xác dù trong những điều kiện khó nhất.

  •

LÝ DO MUA HÀNG

- Mua cảm biến điện dung NIVOCAP ngay hôm nay để được nhận nhiều khuyến mãi từ công ty. Để được tư vấn nhanh, hãy gọi đến số (84-8) 38102129.

- Dịch vụ giao hàng trên toàn quốc.

- Tư vấn kỹ thuật nhiệt tình, tận tâm.



NGUYÊN LÝ HOẠT ĐỘNG

- Đầu đo của thiết bị và thành tank dẫn điện (hoặc một đầu dò phụ nếu thành tank không dẫn điện) tạo thành các bảng điện cực của tụ điện. Khi tank rỗng thì không khí sẽ bao quanh đầu đo, hằng số điện môi của không khí = 1 và điện dung lúc đó là Co.

- Nếu không khí được thay thế bằng môi chất khác có hằng số điện môi cao hơn, thì giá trị điện dung sẽ thay đổi, và điện dung sẽ tăng khi mức chất lỏng tăng lên. Sự thay đổi điện dung này sẽ được chuyển thành tín hiệu đầu ra và tỷ lệ thuận với sự thay đổi mức.



  • ĐIỀU KIỆN SỬ DỤNG THIẾT BỊ

  • - Đầu đo và đầu đo phụ nên được lắp song song và gần nhau.

  • - Tránh ánh nắng trực tiếp chiếu vào thiết bị.





CÔNG TY CỔ PHẦN KỸ THUẬT ĐO LƯỜNG KHÍ HÓA DẦU VIỆT NAM









Địa chỉ: 89/249 Tân Kỳ Tân Quý, P. Tân Sơn Nhì, Quận Tân Phú

Điện thoại: (84-8) 38102129 - Fax: (84-8)3813 4680

Email: sales@khdengineering.com - Website: www.khdengineering.com

Hotline: 0908 507 021 / 0909 951 237





Nguyþn lî



Đầu đo của thiết bị và thành tank dẫn điện (hoặc một đầu dò phụ nếu thành tank không dẫn điện) tạo nên các bảng điện cực của tụ điện. Khi tank rỗng thì không khí sẽ bao quanh đầu đo, hằng số điện môi của không khí  và điện dung lúc đó là . Nếu không khí được thay thế bằng môi chất khác có hằng số điện môi cao hơn, thì giá trị điện dung sẽ thay đổi, và điện dung sẽ tăng khi mức chất lỏng tăng lên. Sự thay đổi điện dung này sẽ được chuyển thành tín hiệu đầu ra và tỷ lệ thuận với sự thay đổi mức.





VÂ tr¾



Lắp các đầu đo theo chiều dọc và cần có thêm đầu đo phụ nếu thành tank không dẫn điện. Khuyến cáo nên cố định phần cuối của đầu đo. Đầu đo và đầu đo phụ nên được lắp song song và gần nhau.







nhi½t ®›



Để tránh nhiệt độ quá cao làm ảnh hưởng đến thiết bị cần bảo vệ thiết bị tránh tiếp xúc ánh nắng trực tiếp.



Hình 3. Tránh tiếp xúc ánh nắng trực tiếp





k¹t n–I ®i½n



Phải tắt nguồn điện trước khi tiến hành nối dây. Thiết bị có thể bị ảnh hưởng bởi tĩnh điện, vì vậy, khuyến cáo là nên nối đất thiết bị trước rồi mới tháo lớp vỏ của thiết bị. Sau khi tháo vỏ thiết bị ra, có thể nhìn thấy chỗ để nối dây. Đầu tiên là nên nối dây nối đất trước.
