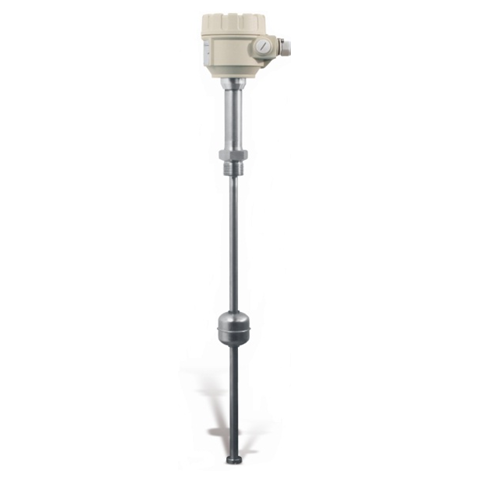

Cảm biến phao từ NIVOTRACK

Mã số	:	GV1-00028
Danh mục	:	Giải pháp đo mức (level transmitter)
Giá	:	Call
Model	:	MCD–615–3
Type	:	Mini version
Process Connection	:	1" NPT thread
Probe Length	:	1.5 m
Material	:	Plastic, PBT, glass fibre reinforced housing / SS316 float
Output / Approval	:	4-20 mA + HART
Ingress Protection	:	IP67
Local Indicator	:	Yes
Process Temperature	:	-25°C ~ +70°C
Lượt xem	:	1094
Ngày cập nhật	:	22/08/2016
Số lượng	:

Mô tả Sản phẩm
Thông tin kỹ thuật

CẢM BIẾN PHAO TỪ NIVOTRACK

Model	MCD–615–3
Type	Mini version
Process Connection	1" NPT thread
Probe Length	1.5 m
Material	Plastic, PBT, glass fibre reinforced housing / SS316 float
Output / Approval	4-20 mA + HART
Ingress Protection	IP67
Local Indicator	Yes
Process Temperature	-25°C ~ +70°C

ĐẶC ĐIỂM NỔI BẬT

- Thiết kế tinh tế, kiểu dáng gọn nhẹ.
- Độ chính xác cao.
- Sử dụng được với nhiều loại chất lỏng, dùng được cho hydrocacbon, dung môi và hóa chất.
- Đo được mức và thể tích.
- Hoạt động tốt trong môi trường hóa chất, nhiệt độ cao.

LÝ DO MUA HÀNG

- Giá cả cạnh tranh.

- Mua cảm biến phao từ NIVOTRACK ngay hôm nay để được nhận nhiều khuyến mãi từ công ty. Để được tư vấn nhanh, hãy gọi đến số (84-8) 38102129.

- Dịch vụ giao hàng trên toàn quốc.

- Tư vấn kỹ thuật nhiệt tình, tận tâm.

NGUYÊN LÝ HOẠT ĐỘNG

Trong phao có chứa đĩa từ di chuyển dọc theo một đường ống chứa dây từ giảo bên trong. Xung điện được truyền bên trong ống dọc theo dây từ giảo. Khi xung điện tiếp xúc với điện trường của phao sẽ tạo ra một sóng chạy dọc theo phần ống. Phần sóng này sẽ được một transmitter thu lại và chuyển đổi thành tín hiệu điện tử cho biết vị trí của phao hay nói cách khác là mực chất lỏng lúc đó.

ĐIỀU KIỆN SỬ DỤNG THIẾT BỊ
- Đối với điện từ, không lắp thiết bị trong môi trường có từ trường mạnh.
- Cảm biến nên được đặt vuông góc với mực chất lỏng để có kết quả đo chính xác.
- Tránh ánh nắng trực tiếp chiếu vào thiết bị.

CÔNG TY CỔ PHẦN KỸ THUẬT ĐO LƯỜNG KHÍ HÓA DẦU VIỆT NAM

Địa chỉ: 89/249 Tân Kỳ Tân Quý, P. Tân Sơn Nhì, Quận Tân Phú

Điện thoại: (84-8) 38102129 - Fax: (84-8)3813 4680

Email: sales@khdengineering.com - Website: www.khdengineering.com

Hotline: 0908 507 021 / 0909 951 237

SỬ DỤNG CHO CHẤT LỎNG

NGUYÊN LÝ HOẠT ĐỘNG

Hình 1. Nguyên lý hoạt động của thiết bị

LẮP ĐẶT

Khi lựa chọn vị trí lắp đặt thiết bị, cần chắc rằng vị trí đó phù hợp cho những hiệu chỉnh sau này, cũng như kiểm tra hoặc bảo trì thiết bị.
Việc xuất hiện sóng, xoáy hoặc rung động mạnh trên bề mặt chất lỏng có thể có ảnh hưởng không tốt đến tính chính xác của kết quả đo và dãy đo tối đa. Để tránh những ảnh hưởng xấu trên, vị trí lắp đặt nên tránh những nguồn gây nhiễu càng xa càng tốt hoặc sử dụng stilling-well.

Để đảm bảo thiết bị hoạt động tốt nên kiểm tra độ sạch của môi chất vì nếu có chất rắn hoặc chất keo bám giữa phần phao và phần thân, thiết bị sẽ hoạt động không chính xác.

Thiết bị phải được bảo vệ tránh tiếp xúc ánh nắng trực tiếp.

Đường kính thiết bị và đường kính tank chứa nên được kiểm tra và đo đạc, tính toán trước khi tiến hành lắp đặt.
Trên phao có khách chữ up, là phần hướng lên trên của phao, cần dựa vào đó để lắp đúng chiều.
Vị trí lắp đặt của MEU và MGU có thể điều chỉnh được, tuy nhiên, phần dư ra ngoài tank không nên quá 200mm.
Đối với các model M_K hoặc M_N có phần thân ống linh động, thường có gắn thêm phần đế ở dưới để đảm bảo giữ yên bị trí của thiết bị. Khi hạ thiết bị xuống vào trong bồn, cần phải hết sức cẩn thận tránh phần ống bị xoắn.

KẾT NỐI ĐIỆN

Thiết bị này được thiết kế chỉ để hoạt động với nguồn điện 12-36V DC.
