Cảm biến áp suất thủy tĩnh NIVOPRESS N
Mã số : GV1-00030
Danh mục : Giải pháp đo mức (level transmitter)
Giá : Call
Model : NPK–441–0
Type : Piezoresistive sensor / PUR
Process Connection : None, NAA-209 cable mounting wedge clamp
Range : 0-1000 mbar (0-10 mvo)
Probe Length : 10 m
Material : Stainless steel housing and sensor
Output / Approval : Two-wire, 4-20 mA + HART
Ingress Protection : IP68
Local Indicator : No
Process Temperature : -30°C ~ +60°C
Lượt xem : 1222
Ngày cập nhật : 22/08/2016
Số lượng :

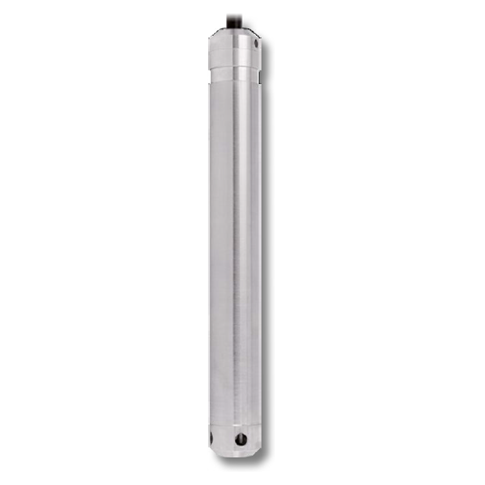

CẢM BIẾN ÁP SUẤT THỦY TĨNH NIVOPRESS N



Model NPK–441–0
Type Piezoresistive sensor / PUR
Process Connection None, NAA-209 cable mounting wedge clamp
Range 0-1000 mbar (0-10 mvo)
Cable Length 10 m
Material Stainless steel housing and sensor
Output / Approval Two-wire, 4-20 mA + HART
Ingress Protection IP68
Local Indicator No

Process Temperature

-30°C ~ +60°C



ĐẶC ĐIỂM NỔI BẬT

  • - Thiết kế tinh tế, kiểu dáng gọn nhẹ.

  • - Độ chính xác cao.

  • - Sử dụng được với nhiều loại chất lỏng, dùng được cho nước muối, nước thải, dung môi và hóa chất.

  • - Đo được mức và áp suất.

  •

LÝ DO MUA HÀNG

- Giá cả cạnh tranh.

- Mua cảm biến áp suất thủy tĩnh NIVOPRESS N ngay hôm nay để được nhận nhiều khuyến mãi từ công ty. Để được tư vấn nhanh, hãy gọi đến số (84-8) 38102129.

- Dịch vụ giao hàng trên toàn quốc.

- Tư vấn kỹ thuật nhiệt tình, tận tâm.



  • ĐIỀU KIỆN SỬ DỤNG THIẾT BỊ

  • - Không được đặt thiết bị trong môi trường chân không.

  • - Không được đặt gần cánh khuấy hoặc máy bơm sẽ làm sai phép đo.

  • - Cảm biến được phủ một lớp chịu nhiệt tốt.





CÔNG TY CỔ PHẦN KỸ THUẬT ĐO LƯỜNG KHÍ HÓA DẦU VIỆT NAM









Địa chỉ: 89/249 Tân Kỳ Tân Quý, P. Tân Sơn Nhì, Quận Tân Phú

Điện thoại: (84-8) 38102129 - Fax: (84-8)3813 4680

Email: sales@khdengineering.com - Website: www.khdengineering.com

Hotline: 0908 507 021 / 0909 951 237





SỬ DỤNG CHO CHẤT LỎNG





NGUYÊN LÝ HOẠT ĐỘNG



Thiết bị hoạt động dựa trên nguyên lý áp suất thủy tĩnh. Ta có công thức



Hình 1. Các thông số của nguyên lý thủy tĩnh



Vị trí giữa của thiết bị sẽ là vị trí thấp nhất, 0m. Tùy thuộc vào vị trí gắn mà ta có
những kết quả khác nhau cho cũng một mức nước trong bồn.



Để gắn thiết bị cần có phụ kiện kẹp NAA-209.

Hình 2. Phụ kiện kẹp để giữ thiết bị





CÁC BƯỚC LẮP ĐẶT



i. Cho phần dây đặc biệt vào gland, điều chỉnh chiều dài của dây sao cho thích hợp, sau đó buộc chặt phần dây.
ii. Phần dây phải được quấn trên một ống có đường kính tối thiểu là 100mm. Phần dây đặc biệt không được cắt ngắn.
iii. Đưa thiết bị xuống từ từ đến điểm thấp nhất, và phần mực nước ở trên sẽ được đo.





NỐI DÂY





Với:

Hình 3. Nối dây thiết bị cho các trường hợp





Hình 4. Nối dây với model 2 dây, 4-20mA





Hình 5. Nối dây với model 3 dây, 0-10 VDC





Hình 6. Nối dây cho phụ kiện OPV
